一、监控存储方案背景

安防产业在国内不时的进步，    近几年。安防监控技术已经完成了从模拟监控到数字监控，再到网络监控的转变。数字高清网络监控将成为市场的主流，要记录高清网络摄像机图像，都应具备以下要求：

需要足够的存储空间；     1 保证录像保管周期。

即记录过程中存储不应该有性能瓶颈；    2 保证多路并发记录的有效性。

   3 方便、快捷的检索与回放效率；

多次覆盖后应保证记录和检索的效率；    4 具备循环覆盖方式。

    5 可靠性、性价比应符合监控业务要求。

通过监控系统可以实时动态地汇报被监测点的情况，    视频监控系统是平安防范系统的组成局部。及时发现问题并进行处理，获得的完整备份资料还可用于事后进行分析调查。随着存储容量、网络带宽、处置器性能以及各种视频压缩处置技术的快速发展，视频监控系统的数字化、网络化趋势日益明显。今天的网络化监控系统中，系统输入、控制、显示和存储均采用数字化方式进行，经过数字化处置的图像通过 IP 网络传输到监控中心设备，用户可以通过网络中的任何一台电脑来观看、录制和管理实时视频信息。随时随地、即插即看、高度的开放性和灵活性、总体拥有利息低等优势使网络化数字监控呈现出蓬勃的发展势头。据市场研究公司预测， 2010 年时， IP 视频监控摄像机和服务器市场的爆炸性增长将为半导体市场带来 10 亿美元的需求。

视频监控系统已在中国市场的发展亦有目共睹，已经渗透到住宅、教育、政府、医院、酒店、运动场馆、乡村治安等多个领域。视频存储系统是监控系统的重要组成局部。首先数据的重要性毋庸置疑，服务器宕机或者网络损坏都可以修复，而数据丢失是无法弥补的后果非常严重；另外存储在整个系统中的比重越来越大，从商业价值角度也越来越引起人们重视。视频监控可通过 FTP NFS CIFS iSCSI 等多种协议方式存储 ,    近年来。存储技术可采用 DA S NA S IPSA N 等。

    二、五舟监控存储方案介绍

五舟研发中心能根据客户提交的存储需求，    经过多年的存储产品研发和项目实施积累。整合出监控存储的各种方案。涵盖了容量计算、性能、稳定性、平安性、易用性、扩展性、服务等较为全面的技术指标，以期优质、快速、平安、高效的完成存储工程的实施。

拥有阵列柜，目前视频监控存储的模式主要分为：外地存储模式和网络存储模式（ NA S 存储、 IP SA N 存储）两大类。五舟作为国内专业的服务器和存储生产厂商。大容量存储服务器、 NA S IP-SA N 全系列完整的监控存储产品生产线，可根据客户的不同需求，提供专业的视频监控存储的解决方案。

全 IP 网络传输：支持固定 IP PPPoE 方式接入网络；支持多种网络协议： TCP/IP RTP UDP HTTP IGMP Telnet ICMP ARP 支持 IP 协议的单播（ Unicast 组播（ Multicast 传输方式；实况流可以采用 TCP 方式进行传输，    外地存储模式：将嵌入式编码器和本地磁盘存储 ( 即存储服务器 ) 进行直接连结的存储模式。网络存储模式：数字视频监控中。也可以采用 UDP 方式进行传输，可灵活配置；可同时发送实时音视频数据流和基于 iSCSI 或 NFS 协议的存储音视频数据流，目前很多数字摄像头的编码器都集成了 ISCSI 和 NA S 客户端模块。

    五舟为数字高清监控提供三种存储解决模式：

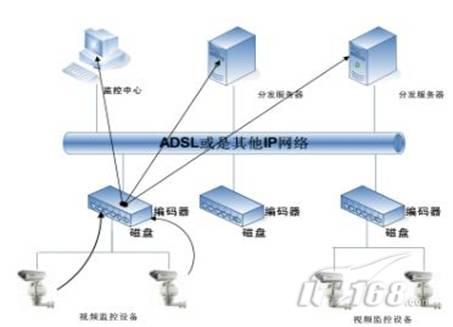

    1 ．大容量服务器存储：将嵌入式编码器和本地磁盘存储 ( 即存储服务器 ) 进行直接连结的存储模式。所有录像数据经过采集卡后转成数字数据存储在五舟大容量存储服务器中。



系统自动将视频流封装在 IP 报文中，    2 ． NA S 存储：支持规范的 NFS 协议；根据预先定制的存储计划。直接写入五舟 NA S 存储系统，简化系统框架，节省用户投资。



系统自动将视频流封装在 IP 报文中，    3 ． IP SA N 存储：支持规范的 ISCSI 协议；根据预先定制的存储计划。直接写入 IP SA N 存储系统，简化系统框架，存储扩展非常容易，节省用户投资。

    监控存储容量的计算

可根据实际需求容量，    五舟监控存储扩容非常方便。配置相应数量的存储设备。由于存储系统中的数据需要 RA ID 进行维护，可以依照常用的 RA ID5+Hotspar 或者 RA ID6 阵列方式，系统中的监控数据能够得到很好的数据维护和安全。目前市场上的几款百万像素高清网络摄像机，采用 CCD CMOS 传感器，支持 1280x720 1920x1080 高清全实时编码，可实现高达 5 倍 D1 效果显示，码率在 1M-8Mbp 之间可调。



    项目需求总的容量计算：

    摄像头个数 × 码率 Mb/ 图象保存时间 s ÷ 8 ÷ 1024 ÷ 1024 ＝ 所需容量 TB

现阶段大多监控编码采用 MPEG4 或者 H.264 压缩格式，事实上。画面静止的时候，视频码流会大幅下降，一般实际存储容量比理论计算容量稍小。



    三、胜利案例：

    银行金融行业：

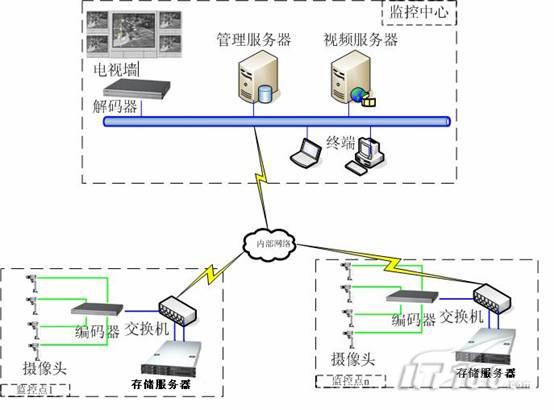

为银行金融行业提供监控存储方案，    五舟与国内知名监控软件厂商合作。根据摄像头的位置，将物理位置接近的编码器产生视频录像集中起来，就近存储到就地存储服务器中去。监控录像时间为 7*24*365 录像内容保管 3 个月，并随时可以进行调出录像检查。



    平安乡村项目：

为满足城市的平安和科学系统化管理的需要，    平安乡村的超大规模视频监控应用中。以及为了对随时发生的情况进行全面、及时地了解和掌握，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理，当前多数园区都已经装置或准备安装视频监控系统。这类城市部分区域监控系统的特点是摄像头的数量在上千路，总存储容量需求在上百 TB

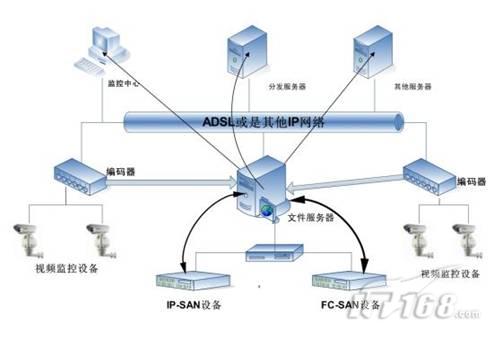

存储设备集中装置在监控中心，    五舟为某地级市平安乡村建设提供网络集中存储方案。所有摄像头产生的视频录像，经编码器编码后，通过 IP 网络，由视频服务器接收，存储到 IP SA N 设备中去。

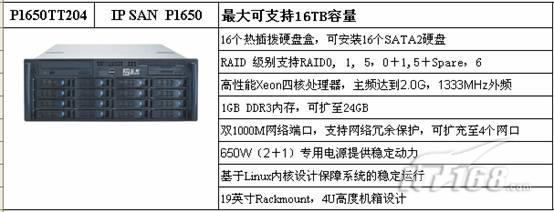

每台存储配置两个千兆以太网口，    本方案采用 32 台五舟 IP SA N 1650 并行承担监控存储任务。 IP SA N 1650 存储设备通过千兆以太网与监控网络相连。可配置成失败接管或者负载均衡，每台设备提供高达 2000Mb 网络带宽。设备同时支持 IP SA N 功能和 NA S 功能。

经过视频线连接到编码器中，摄像头产生的数据。压缩成数字视频信号。数字视频流信息通过内部网络，传输到监控中心。监控中心配置多个视频服务器，接收来自编码器的视频录像，并转化为视频录像文件，存储到网络中的 IP SA N 中去。

首先数据库服务器，视频回放。检索需要播放的视频录像，通过视频服务器，为点播终端提供视频流。

    四、五舟网络存储的产品优势：

    五舟科技提供存储设备、管理软件以及专业化服务在内的一整套网络存储解决方案。五舟 NA S 具有以下特点：

性能：

基于 Linux 内核的操作系统；

针对 NA S 硬件优化的专业 NA S 管理系统；

可支持双 CPU 和高达 8GB 缓存；

日志型文件系统的高性能和碎片免疫能力。

专门为文件共享优化的软件；

管理：

可灵活快速地在现有网络中部署；

可执行全面的管理功能； 基于 Web 管理页面。

可实时地在线扩展共享卷空间；

平安：

提高了系统和数据的平安性； 管理系统固化于 DOM 盘中。

具有 Linux 系统对病毒的逊色免疫能力；

支持 ACL 访问控制；

保证管理操作的平安性； 采用 SSL 加密技术。

可用性：

RA ID 技术保证磁盘和数据的高可用性；

热插拔技术可在无需关机和中断应用的情况下更换损坏磁盘；

负载均衡和失败接管技术保证双千兆网卡的冗余性；

备份

快照技术保证备份数据的一致性；

包括远程备份和磁带备份等功能； 提供完整的数据备份功能。

支持 Verita Legato 和 CA 等第三方备份软件；

远程镜像技术便于实施数据备份、信息发布、近线存储和异地容灾；

    五、五舟监控存储产品

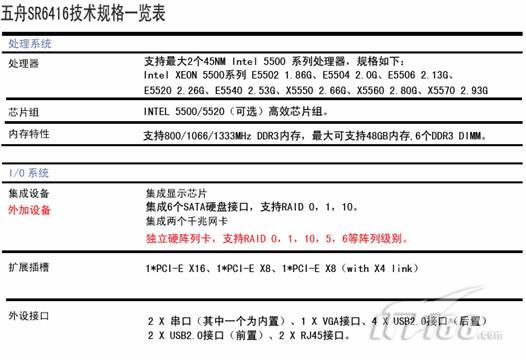

1 ．存储服务器 SR6416

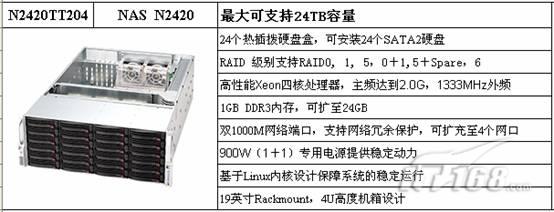

2 ．五舟 NA S N2420
